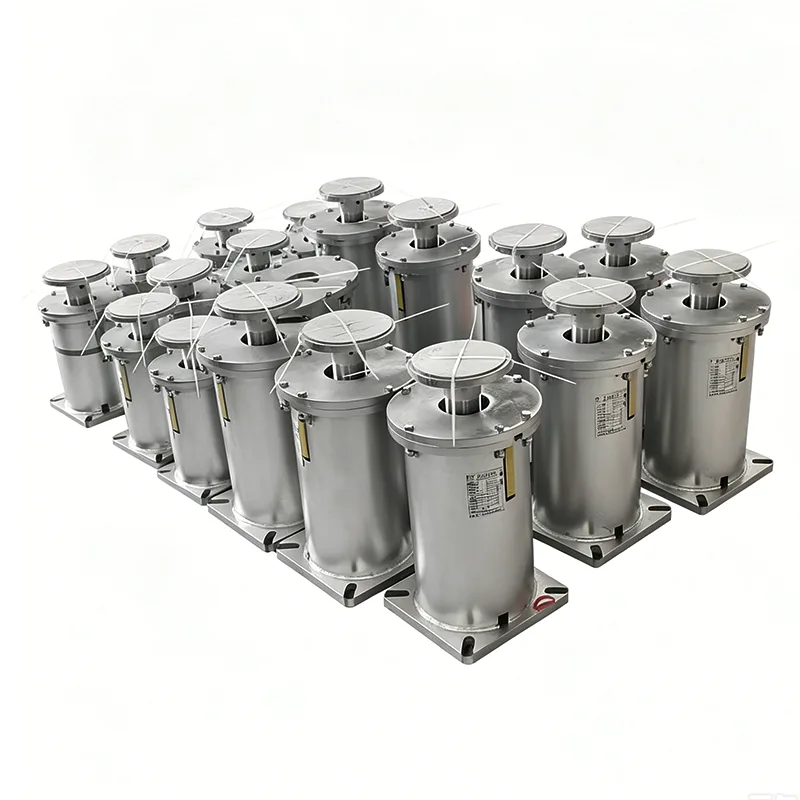

Varijabilna opružna podrška za cjevovod

Varijabilna opružna potpora za cjevovod namjenski je elastični potporni uređaj projektiran da izdrži vertikalni pomak cjevovoda. Isporučuje podesivu potpornu silu unutar dopuštenog raspona pomaka iskorištavanjem inherentne krutosti opruga. Kada se cjevovodi pomiču gore-dolje zbog temperaturnih fluktuacija, protoka medija ili vibracija opreme, nosač automatski regulira silu ležaja, učinkovito sprječavajući koncentraciju naprezanja u cijevima i oštećenje spojeva opreme.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Yangzhou Tianshun Piping bavi se proizvodnjom ovog proizvoda od 2012. Do sada smo isporučili više od 800 000 kompleta za više od 300 industrijskih projekata diljem svijeta, a performanse proizvoda u potpunosti su potvrđene dugotrajnim radom na licu mjesta.

Tehničke specifikacije proizvoda

Princip dizajna i strukturni sastav

Dizajnirana u skladu s Hookeovim zakonom, otklon opruge izravno je proporcionalan primijenjenom opterećenju. Kada se cjevovod pomiče prema gore, kompresija opruge se smanjuje i u skladu s tim smanjuje se potporna sila. Kada se cjevovod pomiče prema dolje, kompresija opruge se povećava, što dovodi do veće potporne sile. Ova značajka omogućuje prilagodbu nosača dinamičkim promjenama radnih cjevovoda i održavanje ravnoteže naprezanja cijelog sustava cjevovoda.

Standardni proizvodi sastoje se od sljedećih ključnih komponenti:

▶  Cilindrična spiralna opruga: Izrađena od legiranog opružnog čelika i podvrgnuta rigoroznoj toplinskoj obradi i stabilizacijskom tretmanu.

▶  Gornje i donje spojne ploče: koriste se za spajanje cjevovoda i građevinskih konstrukcija, s fleksibilnim načinima ugradnje koji se mogu prilagoditi uvjetima na gradilištu.

▶  Pločica s indikatorom opterećenja: prikazuje opterećenje opruge i pomak cjevovoda u stvarnom vremenu.

▶  Uređaj za zaključavanje: Osigurava položaj opruge nakon instalacije i puštanja u rad kako bi se izbjegla deformacija tijekom transporta i postavljanja na licu mjesta.

▶  Zaštitno kućište: sprječava ulazak prašine, kišnice i korozivnih medija, kako bi se produžio radni vijek opruge.

Ključne tehničke značajke

▶  Stopa varijacije opterećenja koja se može kontrolirati: Stopa varijacije projektiranog opterećenja održava se unutar 25%, osiguravajući ravnomjernu raspodjelu sile kroz cjevovodni sustav.

▶  Širok izbor specifikacija: Opremljen s 12 klasa opterećenja i 5 veličina pomaka, pokrivajući zahtjeve većine primjena industrijskih cjevovoda.

▶  Kalibracija predopterećenja: Prethodno podešeno na navedeno opterećenje prema zahtjevima kupca prije isporuke, spremno za izravnu upotrebu nakon ugradnje na licu mjesta.

▶ Struktura protiv otpuštanja: svi spojni dijelovi opremljeni su sigurnosnim maticama i sigurnosnim podloškama kako bi se spriječilo otpuštanje tijekom rada.

▶  Modularna konstrukcija: glavne komponente su međusobno zamjenjive za jednostavno održavanje i zamjenu na licu mjesta.

▶  Snažna prilagodljivost okolišu: odgovarajući materijali i površinski tretmani mogu se odabrati tako da odgovaraju različitim radnim uvjetima.

Usporedba performansi s drugim nosačima cjevovoda

Tipični scenariji primjene

Varijabilna opružna potpora za cjevovod naširoko se koristi u raznim industrijskim cjevovodnim sustavima podložnim temperaturnim promjenama, posebno idealna za dolje navedene primjene:

▶  Parovodi, cjevovodi za napojnu vodu i cjevovodi za kondenzat u termoelektranama

▶  Procesni cjevovodi i spojni cjevovodi opreme za izmjenu topline u petrokemijskim postrojenjima

▶  Kompresorske stanice i ventilske komore daljinskih plinovoda

▶  Glavni i odvojni cjevovodi gradskih mreža centralnog grijanja

▶  Cjevovodi za prijenos mulja u postrojenjima za pročišćavanje otpadnih voda

▶  Cjevovodni sustavi na brodovima i offshore platformama

Proizvodnja i kontrola kvalitete cijelog procesa

Posjedujemo moderne proizvodne linije za varijabilne nosače opruga, opremljene profesionalnim uređajima uključujući CNC strojeve za namotavanje opruga, strojeve za ispitivanje opruga, spektrometre i instrumente za ispitivanje bez razaranja. Svi proizvodi se proizvode prema strogim postupcima kontrole kvalitete:

1. Inspekcija ulaznih sirovina: analiza kemijskog sastava i ispitivanja mehaničkih svojstava provode se za svaku seriju čelika; nekvalificirani materijali se strogo odbijaju.

2. Kontrola proizvodnje opruga: opruge se namotavaju pomoću CNC opreme kako bi se zajamčile točne dimenzije i preciznost.

3. Testiranje performansi opruge: Svaka opruga prolazi 3 testa pune kompresije i testa opterećenja kako bi se osigurala stabilna izvedba.

4. Pregled završene montaže: Provjera dimenzija, kalibracija opterećenja i vizualni pregled provode se za sastavljene proizvode.

5. Završna inspekcija prije isporuke: Inspekcija uzorkovanja provodi se u skladu s nacionalnim standardima, a samo kvalificirani proizvodi dopušteni su za isporuku.

Naš sustav upravljanja kvalitetom dobio je certifikat ISO 9001:2015, a svi proizvodi u skladu su s međunarodnim standardima poput CE i API.

Vodič za odabir i popratne usluge

Pružamo profesionalne smjernice pri odabiru kako bismo kupcima pomogli u odabiru najprikladnijih proizvoda. Jednostavno nam dostavite parametre cjevovoda, radnu temperaturu, pomak, prostor za ugradnju i druge relevantne informacije, a naši inženjeri će izračunati i preporučiti optimalni model i specifikaciju potpore s promjenjivom oprugom za cjevovod.

Također nudimo cijeli niz pratećih usluga kako slijedi:

▶  Nestandardna prilagodba: Posebno dizajnirani i proizvedeni proizvodi za zahtjeve posebnog opterećenja, pomaka ili ograničenog prostora za ugradnju.

▶  Tehnička usluga na licu mjesta: profesionalni inženjeri mogu se poslati da vode instalaciju i puštanje u rad na licu mjesta.

▶  Jamstveni servis: Svi proizvodi dolaze s 12-mjesečnim jamstvom. Neispravni proizvodi bit će besplatno popravljeni ili zamijenjeni unutar jamstvenog roka.

▶  Dugoročna opskrba rezervnim dijelovima: Održava se kompletna zaliha rezervnih dijelova kako bi se brzo odgovorilo na zahtjeve kupaca za rezervnim dijelovima.

Obratite se našem prodajnom timu za dodatne pojedinosti i ponude promjenjive opružne potpore za cjevovod.
