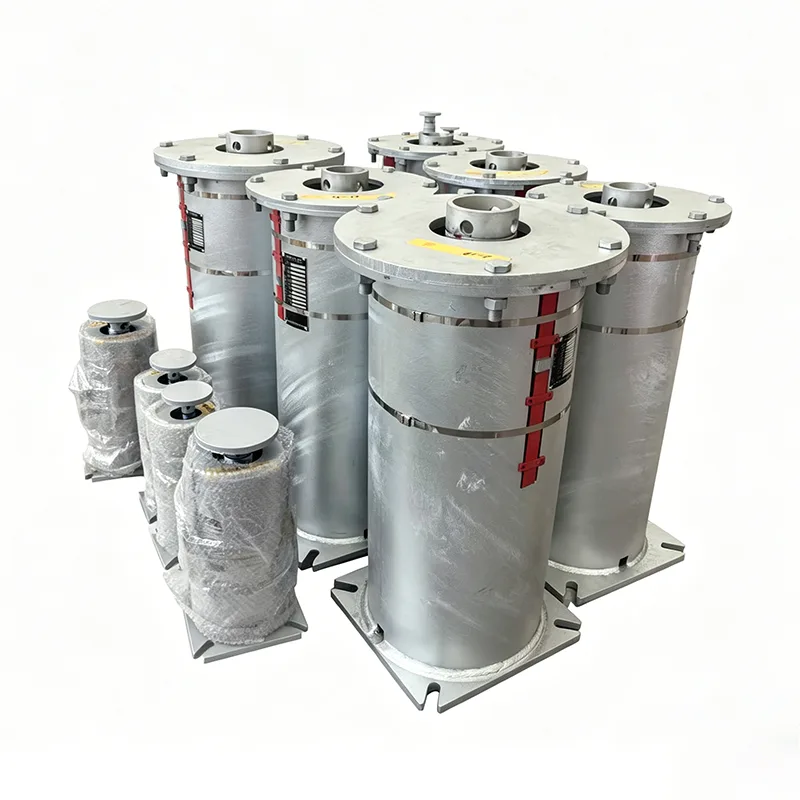

Potpora varijabilne opruge termoelektrane

U složenim cjevovodnim sustavima pare i vode, dimnih plinova i zraka te ugljenog praha u termoelektranama, toplinsko pomicanje cjevovoda uzrokovano drastičnim promjenama temperature glavna je opasnost koja prijeti sigurnosti sustava. Potpomognut 14-godišnjim tehničkim usavršavanjem u području potpore cjevovoda, Yangzhou Tianshun Pipeline Technology Co., Ltd. posebno je razvio oslonac s varijabilnom oprugom termoelektrane za radne uvjete toplinske energije. Dizajniran na temelju načela ravnoteže momenta, ovaj proizvod pruža kontinuiranu elastičnu potpornu silu kada dođe do vertikalnog toplinskog pomaka u cjevovodima, učinkovito apsorbira i kompenzira naprezanje pomaka, sprječava oštećivanje cjevovoda i povezane opreme dodatnim naprezanjem i osigurava dugotrajan siguran rad elektrana.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Tehničke specifikacije proizvoda

Tablica specifikacija varijabilne opružne vješalice	Primjer
Vrsta/konfiguracija vješalice	Vrsta A, B, C, D, E, F, G
Veličina opruge / br.	br. 0 - br. 22
Travel Range	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Radno opterećenje	0,2 kN - 400 kN
Instalirano opterećenje (hladno opterećenje)	kN / kgf
Radno opterećenje (vruće opterećenje)	kN / kgf
Smjer kretanja	Gore/dolje
Varijabilnost (%)	≤ 25% (standardno)
Površinska obrada	Vruće pocinčano/lakirano
Materijal kućišta	Ugljični čelik (Q235/Q355)

Inženjerska primjena i vrijednost

Cjevovodni sustavi u termoelektranama imaju izuzetno visoke zahtjeve za pouzdanošću nosivih dijelova. Prilikom projektiranja nosača varijabilne opruge termoelektrane, u potpunosti smo uzeli u obzir praktične inženjerske nedostatke:

Uklanjanje dodatnog naprezanja: Unutar navedenog raspona opterećenja-pomaka, moment opruge i moment opterećenja uvijek održavaju dinamičku ravnotežu, izbjegavajući deformaciju cjevovoda ili curenje spojeva uzrokovano toplinskim širenjem i hladnim skupljanjem.

Točna postavka u hladnom stanju: Proizvođač izvodi postavku pred kompresiju strogo u skladu s opterećenjem instalacije koje daje korisnik i fiksira indikatorsku ploču u teoretskom radnom položaju u hladnom stanju pomoću blokova za pozicioniranje, osiguravajući da opruga bude privremeno u krutom stanju tijekom ugradnje na licu mjesta i izbjegavajući slučajno naprezanje tijekom izgradnje.

Intuitivno praćenje rada i održavanja: dizajn ploče s indikatorom vanjskog pomaka omogućuje osoblju za rad i održavanje da intuitivno provjeri je li pomak potpore opruge pod radnim opterećenjem u skladu s dizajnom nakon što se cjevovod stavi u normalan rad, olakšavajući preventivno održavanje.

Stroga kontrola kvalitete i specifikacije ugradnje

Svaki proizvod prolazi sveobuhvatno interno testiranje prije otpreme

Navlake za kućno testiranje

Dimenzionalni i vizualni pregled, PMI (Positive Material Identification), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja (gdje je primjenjivo), ispitivanje opterećenja oprugom s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Dostupna su izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Napomena: Interno testiranje nije testiranje treće strane koje je akreditirao ILAC

Testiranje uz prisustvo treće strane ili laboratorijsko testiranje dostupno je kao dodatna usluga koja se zasebno naplaćuje.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Analiza kemijskog sastava, ispitivanje vlačne čvrstoće, ispitivanje niskotemperaturnim udarom po Charpyju i ispitivanje tvrdoće.

2. NDT zavarivanje

Ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključujući krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše prednosti

Uspoređeno s LISEGA međunarodnim sustavom nosača cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom potpore cijevi LISEGA.

Ono što nas izdvaja

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, mi uz svaku opružnu jedinicu dajemo krivulju pomaka opterećenja. Također olakšavamo SGS testiranje treće strane i inspekcije kod svjedoka te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Zašto odabrati Tianshun termoelektranu s varijabilnom oprugom?

Bogato iskustvo u termoenergetskim projektima: proizvodi se naširoko koriste u cjevovodima za paru i vodu i sustavima ovjesa kotlovske opreme termoelektrana u zemlji i inozemstvu, te su izdržali testove višestrukih ciklusa pokretanja i gašenja jedinica.

Prilagođena inženjerska podrška: Pružamo tehničke usluge cjelokupnog procesa od izračuna naprezanja u cjevovodu, odabira tipa i usklađivanja do smjernica za instalaciju na licu mjesta, osiguravajući da svaki nosač točno odgovara radnim uvjetima.

Stabilna isporuka opskrbnog lanca: Oslanjajući se na automatizirane proizvodne linije i kompletnu opremu za testiranje u našoj bazi Jiangsu, osiguravamo pravodobnu i visokokvalitetnu isporuku materijala za velike serije termoenergetskih projekata.

Podrška u cijelom životnom ciklusu: uspostavljamo ekskluzivne projektne datoteke i pružamo procjenu stanja i smjernice za zamjenu tijekom održavanja u prekidu rada, smanjujući rizike rada i održavanja elektrana.
