Opružna potpora za teške uvjete rada

Kada opterećenje jednog cjevovoda prelazi 300 kN, a toplinski pomak prelazi 200 mm, obični stalni opružni nosači skloni su strukturnoj deformaciji, lomu klipnjače, gubitku preciznosti konstantne sile i drugim kvarovima. Takvi kvarovi dovode do koncentracija naprezanja u cjevovodu iznad dopuštenih vrijednosti, dovode do kidanja mlaznica opreme, istjecanja medija, pa čak i do neplaniranog zaustavljanja rada cijelog postrojenja. Pojedinačni incident isključenja može izazvati gubitke od desetaka milijuna RMB.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi su proizvodi primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući cjevovode glavne pare i druge visokotemperaturne i visokotlačne cjevovode.

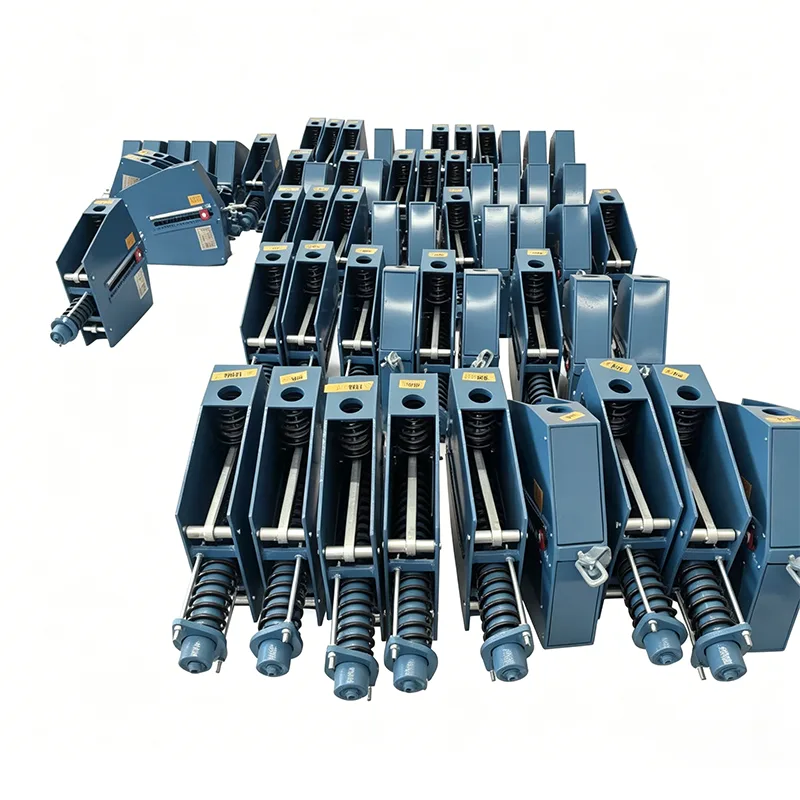

Heavy Duty Constant Spring Support posebna je potporna oprema za teške uvjete rada razvijena za rješavanje izazova u ovim ekstremnim uvjetima rada. Posebno je konstruiran za velike cjevovodne sustave s opterećenjem iznad 500 kN i pomacima unutar 400 mm.

Tehničke specifikacije proizvoda

Definicija proizvoda i temeljna filozofija dizajna

Konstantna opružna potpora za teške uvjete rada je uređaj za potporu cjevovoda za teške uvjete rada koji pruža stalnu potpornu silu preko cijelog hoda putem preciznog mehanizma za ravnotežu momenta.

Yangzhou Tianshun Pipeline pokrenuo je istraživanje i razvoj za ovu liniju proizvoda još 2015., uz ukupna ulaganja od 12 milijuna RMB u namjensku proizvodnu opremu i objekte za testiranje. Potpuni portfelj proizvoda sada je uspostavljen, s maksimalnom nosivošću od 2000 kN i maksimalnim pomakom od 600 mm, svrstavajući se na vodeću domaću razinu.

Naša ključna filozofija dizajna usredotočena je na redundantnu sigurnost: sve kritične komponente projektirane su sa sigurnosnim faktorima višim od industrijskih referentnih vrijednosti kako bi se osigurale dovoljne sigurnosne granice čak i pod ekstremnim radnim uvjetima. U međuvremenu, strukturna optimizacija smanjuje ukupnu veličinu i težinu bez ugrožavanja čvrstoće konstrukcije, smanjujući troškove instalacije i transporta.

Detaljna raščlamba redundantnosti

1. Redundancija glavnog okvira: Izrađena od integralno zavarenih čeličnih ploča debljine 20–50 mm opremljenih uzdužnim i poprečnim učvršćivačima, povećavajući ukupnu krutost za više od 60%.

2. Redundancija sustava opruga: paralelni raspored s više opruga osigurava da preostale opruge mogu u potpunosti podnijeti opterećenja cjevovoda čak i ako jedna opruga otkaže.

3. Redundancija mehanizma prijenosa: Sinkronizirane dvostruke klipnjače eliminiraju rizik kolapsa potpore koji proizlazi iz loma jedne šipke.

Tablica standardnih specifikacija cijele serije

Dostupno je šest standardnih serija Heavy Duty Constant Spring Supports za pokrivanje većine scenarija teške industrijske primjene:

Prilagođene vrste materijala i prilagođeni dizajni nude se na zahtjev klijenta za sve modele.

Sustav provjere pouzdanosti cijelog životnog ciklusa

Implementiran je rigorozan end-to-end sustav provjere kako bi se zajamčila pouzdana izvedba u ekstremnim uvjetima. Svaki opružni nosač za teške uvjete rada prolazi kroz pet obaveznih inspekcijskih postupaka:

Svi zapisi inspekcije arhiviraju se na minimalno razdoblje čuvanja od 15 godina i dostupni su korisnicima u bilo kojem trenutku. Naš ispitni laboratorij posjeduje CNAS akreditaciju, isporučujući međunarodno priznate rezultate ispitivanja.

Dosadašnji rezultati projekta Global Benchmark

Od svibnja 2026., naši opružni nosači za teške uvjete rada postavljeni su na 120 velikih industrijskih projekata diljem svijeta, uključujući:

▶  10 milijuna tona godišnje za rafiniranje i kemijski integracijski kompleks: isporučeno 320 kompleta HD-800 i HD-1200 nosača

▶  Nuklearna elektrana od milijun kilovata: isporučeno 156 kompleta čvrstih postolja s oprugom klase nuklearne sigurnosti

▶  Prijemni terminal za LNG od 20 milijuna tona godišnje: isporučeno 89 kompleta niskotemperaturnih namjenskih stalnih opružnih nosača za teške uvjete rada

▶  Termoelektrana od 3000 MW: isporučeno 245 kompleta nosača za teške uvjete rada za glavne parovode

Dokazana izvedba u ovim značajnim projektima potvrđuje izvanrednu pouzdanost i stabilnost, dok nas oprema opsežnim inženjerskim iskustvom u projektiranju sustava potpore cjevovoda za teške uvjete rada.

Isporuka po mjeri projekta i ekskluzivne usluge

Prilagođeni paketi isporuke za opružne nosače za teške uvjete rada dostupni su za velike projekte:

1. Namjenski projektni tim: Svakom većem projektu dodijeljen je namjenski voditelj projekta, tehnički inženjer i inženjer kvalitete koji nadziru napredak cijelog ciklusa.

2. Otprema u fazama: Isporuka serije usklađena s rasporedima izgradnje na gradilištu kako bi se smanjilo opterećenje skladištenja na licu mjesta.

3. Usluga preuzimanja na licu mjesta: Inženjeri koji se šalju da izvrše preuzimanje proizvoda i upute za instalaciju na lokaciji.

4. Tehnička podrška na licu mjesta u pripravnosti: Rezidentna inženjerska podrška dostupna tijekom vršnih faza instalacije.

5. Dugoročna usluga praćenja: Godišnja revizija radnog stanja nakon puštanja u rad s preporukama za profesionalno održavanje.

Dajemo 18-mjesečno jamstvo, 6 mjeseci duže od prosjeka u industriji. Za nedostatke kvalitete koji nastanu unutar jamstva, jamčimo 48-satno vrijeme odgovora i rješavanje problema na licu mjesta u roku od 72 sata.

Često postavljana pitanja (FAQ)

P: Koje je vaše najveće moguće opterećenje i pomak za opružne nosače za teške uvjete rada?

O: Standardni modeli dostižu maksimalno opterećenje od 2000 kN i maksimalni pomak od 600 mm. Dostupni su dizajni po narudžbi za iznimno velike zahtjeve, sposobni za opterećenje do 3000 kN i pomak od 800 mm.

P: Jesu li proizvodi prikladni za rad na niskim temperaturama?

O: Da. Niskotemperaturne posebne varijante koriste nehrđajući čelik 304 ili 316L, potvrđene ispitivanjem na niske temperature i mogu stabilno raditi na -196 ℃ za LNG, etilen i druge kriogene cjevovodne sustave.

P: Koja su standardna vremena isporuke?

O: Standardni modeli imaju rok isporuke od 45 do 60 dana; za prilagođene jedinice potrebno je 60–90 dana, ovisno o složenosti. Za hitne projekte dostupna je hitna izrada, s najkraćim rokom isporuke od 30 dana.
