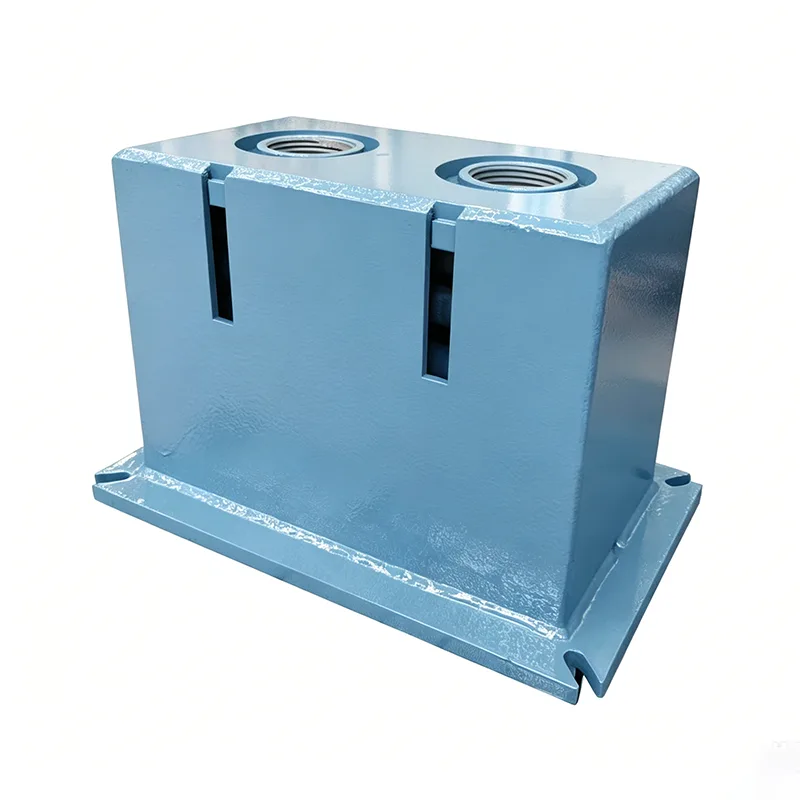

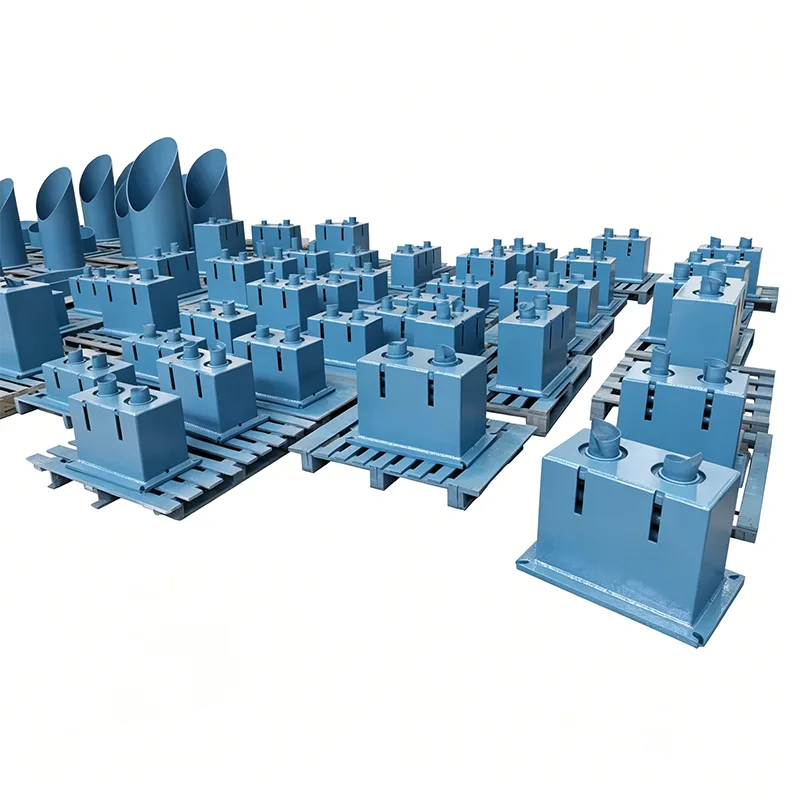

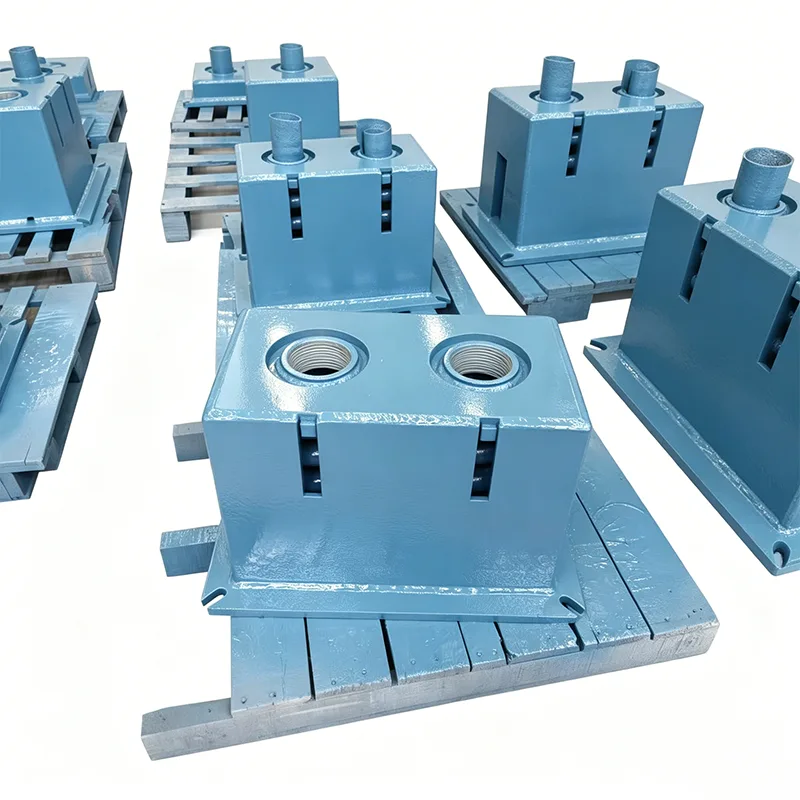

Opružni nosači velike tone

Osnovan 2012., Yangzhou Tianshun Pipeline Technology Co., Ltd. ima opsežnu stručnost u istraživanju i razvoju i proizvodnji u rješenjima za potporu cjevovoda za teške uvjete rada. Naši opružni nosači za velike tone su prilagođena linija proizvoda razvijena za uvjete ultra-visokih opterećenja, probijajući granicu opterećenja konvencionalnih opružnih vješalica. Dizajnirani isključivo za ekstremne scenarije s pojedinačnim točkama dizanja većim od 100 tona, uspješno su raspoređeni u više ključnih energetskih projekata na nacionalnoj razini.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Što su teški radni uvjeti? Bolne točke industrije

U velikim energetskim i petrokemijskim projektima, cjevovodi s ekstremnim opterećenjima uključuju:

Debelostijeni cjevovodi ultra velikog promjera: DN1200+, debljina stijenke ≥50 mm, težina po metru preko 5 tona

Priključni cjevovodi velike opreme: Ulaz/izlaz reaktora, grijaćih peći, parnih turbina, opterećenje jedne točke dizanja preko 100 tona

Glavni cjevovodni nosač velikog raspona: raspon ≥30 metara, s velikim koncentriranim opterećenjem

Cjevovodi od posebne legure: Duplex čelik, cjevovodi od legure na bazi nikla, daleko teži od ugljičnog čelika zbog velike gustoće materijala

Ograničenja konvencionalnih proizvoda:

Maksimalno opterećenje standardnih opružnih vješalica obično ne prelazi 40 tona

Obične strukture se deformiraju i gube stabilnost iznad 80 tona

Višegrupna paralelna veza ne osigurava sinkronizaciju, uzrokujući ekscentrično opterećenje

Vrlo malo domaćih proizvođača može pouzdano proizvesti nosače od 100 tona i više

Opružni nosači Big Ton izrađeni su namjenski za rješavanje ovog izazova u cijeloj industriji.

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

Ključna tehnološka otkrića

Sinkrona paralelna tehnologija s više opruga

Centralno simetričan raspored za ravnomjernu raspodjelu sile na 4-8 grupa opruga

Individualno ispitivanje/podudaranje opruge, odstupanje krutosti ≤2%

Patentirani mehanizam za balansiranje opterećenja jamči 100% sinkronu kompresiju

Eliminira ekscentrično opterećenje u paralelnim sustavima s više opruga

Strukturni sustav ultravisoke čvrstoće

Q460C čelik visoke čvrstoće, 80% veća granica razvlačenja od standardnih materijala

Integralna kutijasta struktura, 3x veća krutost na savijanje/torziju od konvencionalnih dizajna

Optimizacija pomoću konačnih elemenata eliminira točke koncentracije naprezanja

Strukturna deformacija ≤0,5 mm pod punim opterećenjem

Tehnologija povezivanja velikog promjera za teške uvjete rada

Osovine klinova od legiranog čelika 42CrMo (kaljene i kaljene)

Maksimalni promjer klina 150 mm, nosivost jedne osovine preko 300 tona

Samopodmazujuće čahure od legure bakra, koeficijent trenja ≤0,08

Minimizira utjecaj trenja, značajno poboljšava postojanost opterećenja

Visokoprecizan proizvodni proces

CNC plameno + plazma kompozitno rezanje za nosive ploče

CNC bušenje za ključeve, točnost položaja ±0,05 mm

Tretman za ublažavanje naprezanja nakon zavarivanja uklanja zaostala naprezanja

Obrada s jednom stegom na velikim CNC portalnim centrima

Višeslojna sigurnosna zaštita

Dvostruka zaštita: mehanička granica + hidraulički odbojnik

Alarm preopterećenja aktivira se pri 110% nazivnog opterećenja

Redundantni dizajn: siguran rad čak i ako jedna grupa opruga otkaže

Struktura protiv prevrtanja osigurava stabilnost pod bočnim silama

Namjenski sustav testiranja i provjere

Namjenski ispitivač opterećenja od 300 tona za 100% provjeru punog opterećenja

Kontinuirano prikupljanje podataka punim hodom (10 očitavanja u sekundi)

Izračun postojanosti u stvarnom vremenu – nekvalificirane jedinice nikada se ne isporučuju

Simulirano ispitivanje zamora potvrđuje dugoročnu pouzdanost

Protokol tvorničkog ispitivanja i provjere valjanosti

Sveobuhvatno interno testiranje provodi se na svakom proizvodu prije otpreme

Prije otpreme, svaki proizvod prolazi kroz kompletan interni proces testiranja. Ovaj proces uključuje dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opružnog opterećenja s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Isporučuju se izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Pojašnjenje o akreditaciji treće strane

Interno testiranje nije isto što i testiranje treće strane koje je akreditirao ILAC. Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se može pružiti kao zasebna dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Ova usluga pokriva analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavarivanje

Dostupne metode uključuju ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše istaknute prednosti

Uspoređeno s LISEGA međunarodnim sustavom potpore cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom nosača cijevi LISEGA.

Više od standardnog domaćeg dobavljača

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, uz svaku opružnu jedinicu isporučujemo i krivulju pomaka opterećenja. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Tipični slučajevi primjene

Slučaj 1: Projekt rafiniranja i kemijske integracije od 20 milijuna tona godišnje

Proizvod: 150-tonska opružna potpora konstantne sile velike tone

Primjena: izlazni cjevovod reaktora za hidrogenaciju

Uvjeti: opterećenje od 150 tona, pomak od 250 mm, visoka temperatura od 420 ℃

Rezultat: 3 godine stabilnog rada, postojanost unutar ±2,5%

Slučaj 2: Ultra-superkritična energetska jedinica od 1000 MW

Proizvod: 120 tona teška vješalica konstantne sile

Primjena: Glavni parovod

Uvjeti: nosivost 120 tona, istisnina 300 mm

Rezultat: Prošlo prihvaćanje elektrane na prvoj probi, nula operativnih problema

Slučaj 3: Projekt LNG terminala

Proizvod: 80 tona niskotemperaturne potpore za teške uvjete rada

Primjena: Glavni cjevovod hladne kutije

Uvjeti: -162 ℃ kriogeno okruženje, opterećenje od 80 tona

Rezultat: Ispravan odabir materijala za niske temperature, nema problema s krtošću

Custom Project Service Process

Tehničke konzultacije prije projekta

Posvećeni inženjer za prikupljanje detaljnih parametara radnih uvjeta

Idejni projekt s proračunom usklađenosti opterećenja i pomaka

Provjera čvrstoće/krutosti strukture konačnih elemenata

Tehnička ponuda + dostava ponude

Potvrda dizajna

Detaljni inženjerski nacrti (nacrti, tablice opterećenja)

Bilateralna potvrda ključnih tehničkih parametara

Razvoj plana inspekcije i ispitivanja (ITP).

Početak proizvodnje nakon potpisanog odobrenja

Praćenje napretka proizvodnje

Tjedno ažuriranje fotografija produkcije

Mogućnosti svjedočenja korisnika za ključne prekretnice

Podrška za inspekciju treće strane u cijelosti

Odgovor na tehničko pojašnjenje u stvarnom vremenu

Tvornički prijem

Dostupno je praćenje testiranja punog opterećenja na licu mjesta

Prikaz testnih podataka u stvarnom vremenu

Kompletna primopredaja dokumentacije

Profesionalno pakiranje i otprema

Podrška na licu mjesta

Tehničko osoblje za vođenje instalacije

Pomoć pri puštanju u rad i kalibraciji opterećenja

Kontrolni posjeti nakon puštanja u pogon

Doživotna tehnička podrška

Opružni nosači velikih tona postavljaju tehničko mjerilo za potporu cjevovoda za teške uvjete rada. Pomičemo granice industrije, isporučujući pouzdana rješenja za ultra visoka opterećenja za vaše kritične inženjerske projekte kroz rigorozna testiranja i dokazano projektno iskustvo.
