Energy Pipeline Constant Spring Support

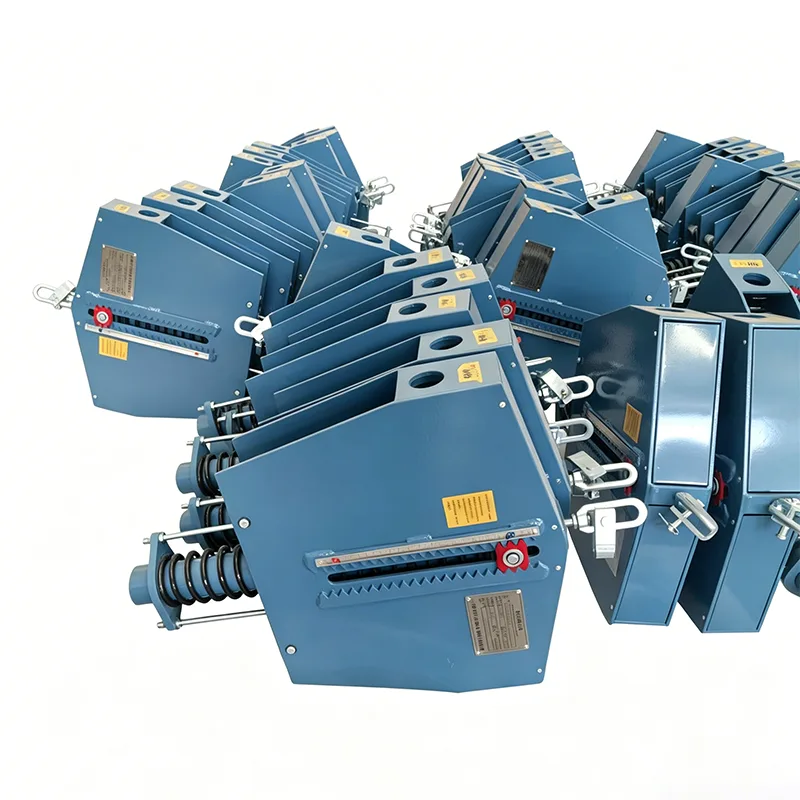

U mrežama cjevovoda prirodnog plina, LNG-a, energije vodika i tradicionalnog prijenosa energije, sustavi cjevovoda često se protežu kroz složena geografska okruženja i podnose ozbiljno toplinsko širenje i skupljanje. Potpomognut 14-godišnjim tehničkim usavršavanjem u tehnologiji podrške cjevovodima, Yangzhou Tianshun Pipeline Technology Co., Ltd. je posebno razvio Energy Pipeline Constant Spring Support za scenarije prijenosa energije. Ovaj proizvod usvaja precizni mehanizam ravnoteže momenta kako bi osigurao da opterećenje potpore ostane konstantno kada cjevovod prolazi kroz vertikalni pomak velikog raspona. Ova značajka učinkovito izbjegava dodatni stres uzrokovan prijenosom opterećenja na osjetljivu opremu kao što su ventili i kompresori, te je ključna komponenta koja osigurava siguran i stabilan rad mreža energetskih cjevovoda na velikim udaljenostima.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

Inženjerska prilagodljivost i prednosti rada i održavanja

U stvarnoj izgradnji i radu energetskih cjevovoda, dizajn Energy Pipeline Constant Spring Support u potpunosti rješava bolne točke izgradnje na licu mjesta i kasnijeg održavanja:

Zaključavanje u hladnom stanju i brza ugradnja: Prije isporuke, opruga je prethodno komprimirana i zaključana u položaju ugradnje u hladnom stanju prema izvješću o proračunu naprezanja sustava cjevovoda. Na licu mjesta potrebno je samo jednostavno fino podešavanje navoja i fiksiranje korijena kako bi se postiglo projektirano stanje naprezanja, što uvelike skraćuje razdoblje izgradnje cijevnih galerija.

Vizualizirano praćenje rada: Opremljeno vanjskim visoko preciznim indikatorskim pločama pomaka i ljestvicama opterećenja, osoblje za rad i održavanje može intuitivno procijeniti je li cjevovod u projektiranom radnom položaju tijekom dnevne inspekcije bez rastavljanja omotača, olakšavajući pravovremeno otkrivanje slijeganja cjevovoda ili abnormalne deformacije.

Fleksibilne metode ukorijenjivanja: Na raspolaganju su različita rješenja za ukorijenjivanje (kao što su zavarene pojedinačne ploče, obruči, konektori čeličnih konstrukcija, itd.), kojima se može postići stabilno ukorijenjivanje bilo da se radi o nadzemnim cijevnim galerijama, cijevnim mostovima preko rijeke ili tijelima opreme.

Strogi sustav kontrole proizvodnje i kvalitete

Kao sigurnosna obrambena linija energetske infrastrukture, cijeli proizvodni proces Energy Pipeline Constant Spring Support slijedi stroge standarde kontrole kvalitete:

Sveobuhvatno interno testiranje provodi se na svakom proizvodu prije otpreme

Prije otpreme, svaki proizvod prolazi kroz kompletan interni proces testiranja. Ovaj proces uključuje dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opružnog opterećenja s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Isporučuju se izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Pojašnjenje o akreditaciji treće strane

Interno testiranje nije isto što i testiranje treće strane koje je akreditirao ILAC. Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se može pružiti kao zasebna dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Ova usluga pokriva analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavarivanje

Dostupne metode uključuju ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše istaknute prednosti

Uspoređeno s LISEGA međunarodnim sustavom potpore cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom nosača cijevi LISEGA.

Više od standardnog domaćeg dobavljača

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, uz svaku opružnu jedinicu isporučujemo i krivulju pomaka opterećenja. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Zašto odabrati Tianshun Energy Pipeline Constant Spring Support?

Dugotrajno iskustvo u energetskim projektima: proizvodi stabilno rade u LNG terminalima, cjevovodima za prijenos prirodnog plina na velike udaljenosti i projektima rafiniranja u više od 40 zemalja diljem svijeta, izdržavši testove ekstremne klime i složenih radnih uvjeta.

Inženjerska podrška za cijeli proces: pružamo tehničke usluge za cijeli proces od analize naprezanja u cjevovodu (simulacija CAESAR II), proračuna odabira tipa do smjernica za instalaciju na licu mjesta, osiguravajući da svaki nosač točno odgovara radnim uvjetima.

Pouzdana isporuka opskrbnog lanca: Oslanjajući se na automatizirane proizvodne linije i kompletnu opremu za testiranje u našoj bazi Jiangsu, osiguravamo pravovremenu i visokokvalitetnu isporuku materijala za velike energetske projekte.

Podrška u cijelom životnom ciklusu: uspostavljamo ekskluzivne projektne datoteke i pružamo procjenu stanja, ponovno postavljanje opterećenja i smjernice za zamjenu tijekom održavanja prekida rada, smanjujući rizike rada i održavanja mreža cjevovoda.
