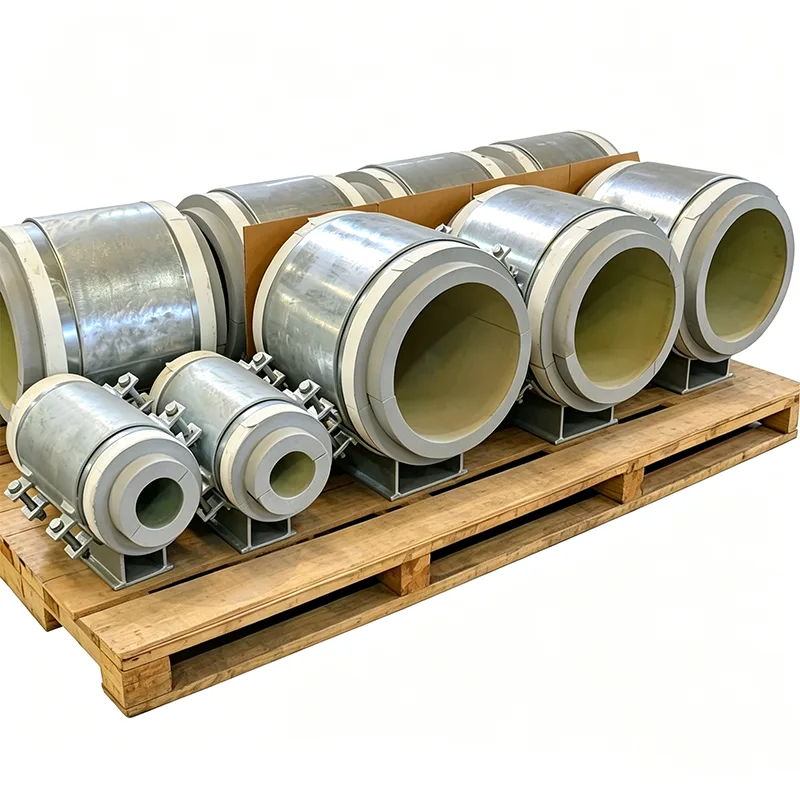

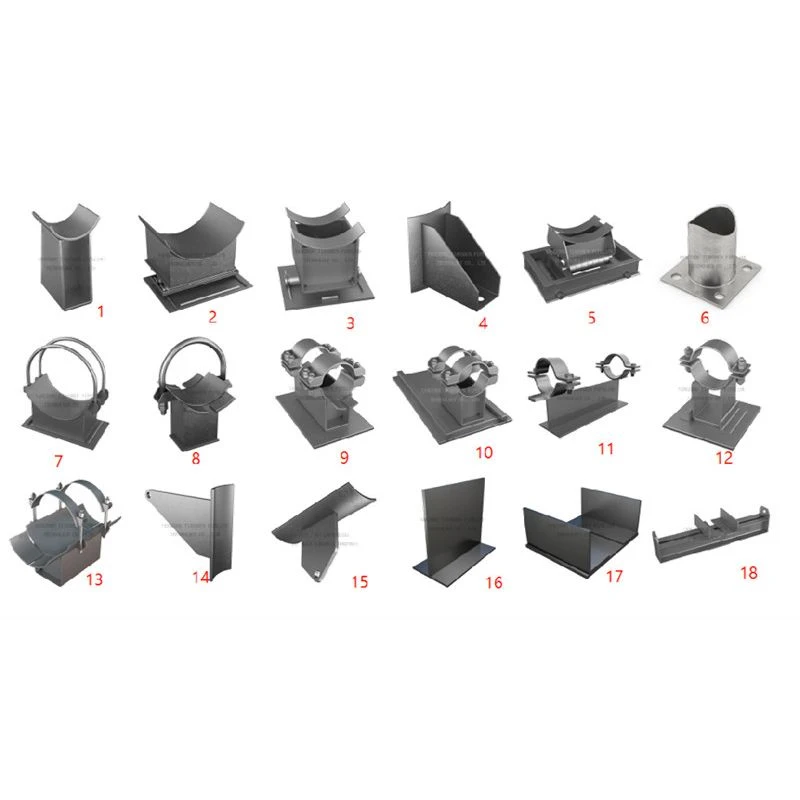

Nosač papuče za izoliranu cijev

Na izoliranoj cijevi standardna cijevna cipela može stvoriti više problema nego što ih rješava. Ako put opterećenja cipele prođe kroz izolaciju, izolacija se s vremenom zgnječi. Taj zgnječeni dio propušta toplinu unutra ili van, stvara kondenzaciju na hladnim površinama i postaje početna točka za koroziju ispod izolacije. Popravak nije kompliciran - ispravno dizajniran nosač papuče za izoliranu cijev odvaja funkciju nosivosti od toplinske funkcije - ali potrebno je pažljivo projektiranje kako bi se detalji ispravili.

U Yangzhou Tianshun dizajnirali smo i proizveli izolirane cijevne papuče za projekte na pet kontinenata od 2012. Isporučili smo ih za mreže daljinskog hlađenja gdje je svaki vat toplinskog dobitka bitan, za parovode gdje bi gola metalna papuča rasipala energiju i stvorila opasnost od opeklina, i za LNG postrojenja gdje hladna točka na nosaču može dovesti do nakupljanja leda i oštećenja strukture. U svakom slučaju, zahtjev je isti: nosite težinu cijevi pouzdano dok izolacija ostaje kontinuirana i parna brana zabrtvljena.

Tablica parametara	Primjer
Vrsta podrške	Kruti, opružni, valjkasti, klizni
Veličina cijevi (NPS/DN)	1/2" do 60" (DN15 - DN1500)
Standard materijala	ASTM A36, SS304, SS316, A105
Standard dizajna	MSS SP-58, ASME B31.1
Maks. Projektirano opterećenje	Do 1000 kN
Raspon temperature	-29°C do +650°C
Površinska zaštita	Vruće pocinčano (HDG), epoksi
Stil stezanja	Dva vijka, tri vijka, U-vijak
Vrsta izolacije	Topla izolacija / hladna izolacija (kriogena)

Kako izolirana cijevna papuča zapravo radi

Temeljna ideja je jednostavna — kruti, nosivi izolacijski blok nalazi se između cijevi i metalnog postolja. Cijev se oslanja na izolaciju, izolacija se nalazi u papučici, a metalna papuča prenosi opterećenje na konstrukciju. No kako bi taj blok preživio godine pomicanja cijevi i toplinskih ciklusa bez pucanja, pomicanja ili gubitka izolacijskih svojstava potrebno je sljedeće:

Materijal bloka odabran je za temperaturni raspon. Za rashlađenu vodu i rashladne usluge do oko -50°C, obično koristimo poliizocijanurat visoke gustoće (PIR) ili ćelijsko staklo. Za vodove pare i vrućeg ulja do 400°C i više koristimo materijale na bazi kalcijevog silikata ili perlita. Ključno svojstvo je tlačna čvrstoća na projektiranoj temperaturi — ono što izdrži na sobnoj temperaturi može omekšati na 200°C.

Izolacijski blok je potpuno zatvoren. Metalni pričvrsni prsten ili zavarena bočna stijenka papuče okružuje blok sa svih strana, sprječavajući ga da izađe van pod bočnim pomicanjem cijevi ili vibracijama. Blok se nalazi na čeličnoj osnovnoj ploči s kontinuiranim zavarom, tako da ne postoji izravan put od metala do cijevi za toplinu koja bi zaobišla izolaciju.

Put parne brane je dizajniran da bude neprekinut. Na hladnim cijevima ulazak vlage je neprijatelj. Osiguravamo da dizajn papuče omogućuje da parna brana postavljena na izolaciju cijevi neprekidno brtvi na izolacijski blok papuče ili njegov metalni omotač, bez praznina koje bi dopuštale vlažnom zraku da dopre do hladne površine.

Fleksibilnost dizajna koja odgovara stvarnim uvjetima na gradilištu

Ne tretiramo izolirane cijevne obuće kao gotove artikle jer ne postoje dvije potpuno iste specifikacije izolacije. Svaku cipelu izrađujemo tako da odgovara:

Vaš promjer cijevi i debljina izolacije (bilo da se radi o 25 mm pjenastog stakla ili 150 mm mineralne vune).

Tip izolacijskog sustava koji se primjenjuje na terenu — sekundarnu izolaciju možemo prethodno izrezati da stane oko tijela cipele i osigurati profil za oblaganje koji pojednostavljuje završnu obradu na gradilištu.

Uvjeti kretanja cijevi. Ako je cijev klizna, možemo integrirati kliznu ploču impregniranu PTFE-om ili grafitom na bazu papuče, s površinom niskog trenja spojenom na nosivu ploču od nehrđajućeg čelika koja štiti izolacijski blok od posmičnih sila.

Posebni zahtjevi poput vatrootporne izolacije, premaza protiv habanja na metalnim dijelovima ili drenažnih otvora za sprječavanje nakupljanja vode u vanjskim instalacijama.

Što dobivate sa svakom pošiljkom

Tianshun narudžba izolirane cijevi uključuje svu dokumentaciju koju će vaš inspektor tražiti:

Certifikati EN 10204 tipa 3.1 za čelične komponente.

Tehnički listovi izolacijskih materijala s vrijednostima tlačne čvrstoće i toplinske vodljivosti pri projektiranoj temperaturi.

Izvješća o inspekciji dimenzija koja potvrđuju debljinu bloka, visinu cipele i dimenzije temeljne ploče.

Potvrde o ispitivanju opterećenja ako to zahtijeva specifikacija projekta.

Prijave

Cjevovodi za rashlađenu vodu i slanu vodu u postrojenjima za daljinsko hlađenje i podatkovnim centrima

Parovodi i vodovi kondenzata u industrijskim postrojenjima i elektranama

LNG i cjevovod za kriogenu tekućinu gdje se apsolutno moraju izbjegavati hladne točke

Hladnjače i hladnjače

Bilo koja izolirana cijev koja prolazi kroz stalak za cijevi, gdje su energetska učinkovitost i dugoročni troškovi održavanja važni

Zašto Tianshun?

Mi smo proizvođač specijalizirane podrške, a ne opći dobavljač cijevnih spojnica. Kada nam pošaljete svoj popis cjevovoda i specifikaciju izolacije, naš inženjerski tim će provjeriti opterećenje svake papuče, potvrditi kompatibilnost izolacijskog materijala i označiti sve lokacije na kojima standardne dimenzije papuče ne odgovaraju dostupnoj strukturi. Ova razina pregleda otkriva probleme na ploči za crtanje, a ne tijekom instalacije. Više od 70% našeg poslovanja je ponavljanje - izravan rezultat isporuke cipela koje funkcioniraju točno onako kako se očekuje od prvog hidrotestiranja do kraja projektiranog životnog vijeka.

FAQ

P: Možete li točno uskladiti moju vrstu i debljinu izolacije?

O: Da. Dimenzioniramo papuču i nosivi blok prema vašem promjeru cijevi, izolacijskom materijalu i specificiranoj debljini bez ikakvih kompromisa.

P: Da li vi dajete izolacijski blok ili ga ja postavljam na licu mjesta?

O: Cipelu isporučujemo s već zalijepljenim i inkapsuliranim nosivim izolacijskim blokom. Okolna sekundarna izolacija i obloge obično se postavljaju na licu mjesta, ali također možemo unaprijed proizvesti komplete izolacije.

P: Kako spriječiti da toplina putuje kroz metalno tijelo cipele?

O: Izolacijski blok stvara toplinski prekid između cijevi i metalne baze. Bočna stijenka papuče ne dodiruje izravno cijev, tako da ne postoji neprekinuti metalni put kojim bi toplina zaobišla izolaciju.

P: Što ako se moja cijev pomiče aksijalno zbog toplinskog širenja?

O: Možemo dodati PTFE ili grafitnu kliznu ploču na bazu papuče, omogućujući pomicanje cijevi dok izolacijski blok ostaje stabilan.

P: Kojim su standardima ove cipele u skladu?

O: Proizvodnja čelika slijedi MSS SP-58 i MSS SP-69. Izolacijski materijali isporučuju se prema standardima ASTM ili EN specifičnim za projekt, a možemo ispuniti zahtjeve za označavanje CE prema PED-u gdje je to primjenjivo.

Prije nego što bilo koji proizvod napusti naše postrojenje, on dovršava potpuni interni program testiranja

Za svaki proizvod prije otpreme dovršen je kompletan interni program testiranja. Dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja kada je primjenjivo, ispitivanje opružnim opterećenjem s krivuljama opterećenja i pomaka i mjerenje debljine premaza dio su ovog programa. Dostavljena su izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Imajte na umu: testiranje unutar kuće nije jednako testiranju treće strane s akreditacijom ILAC-a

Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se nudi kao zasebna dodatna usluga.

Zasebno navedene dodatne usluge inspekcije treće strane

1. Ispitivanje materijala

Usluge dostupne u ovoj kategoriji uključuju analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje udarom pri niskim temperaturama i ispitivanje tvrdoće.

2. NDT zavarivanje

Ponuđene metode su ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Krivulje opterećenje-pomak dio su ovog ispitivanja.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Zašto se ističemo

Međunarodni sustav potpore cijevi LISEGA kao naše mjerilo

Naša točnost opterećenja, standardi ispitivanja i sustavi dokumentacije mjere se prema međunarodnom sustavu nosača cijevi LISEGA.

Izvan standardnog modela domaćeg dobavljača

Dok standardni domaći proizvođač isporučuje samo proizvod, mi uz svaku opružnu jedinicu uključujemo krivulju opterećenja i pomaka. Osim toga, pomažemo kod SGS testiranja treće strane i inspekcija s očevidom te podržavamo preglede dokumenata PE/CPE inženjera za inozemne projekte.
