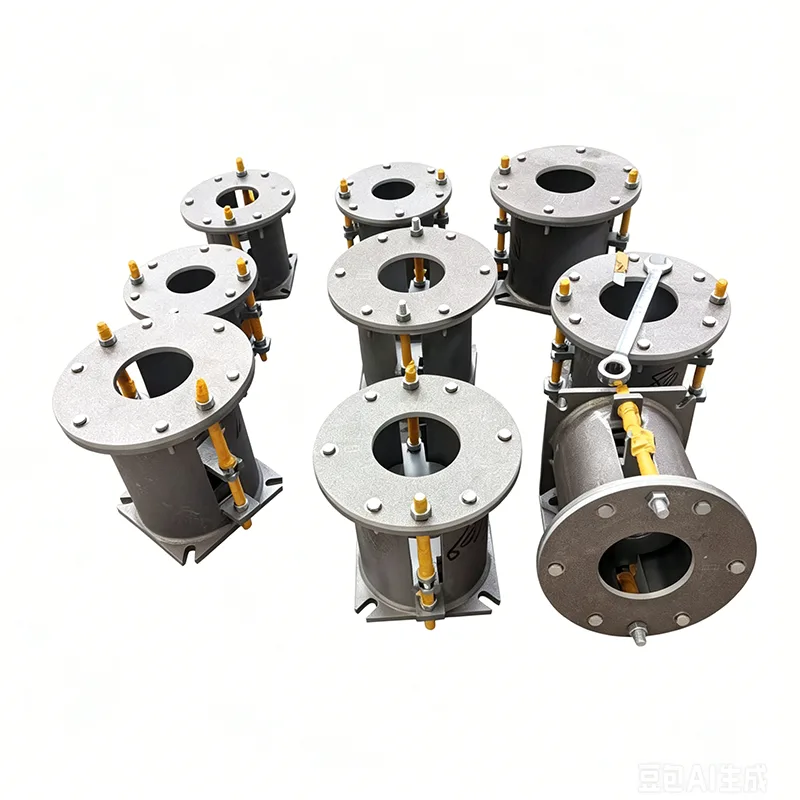

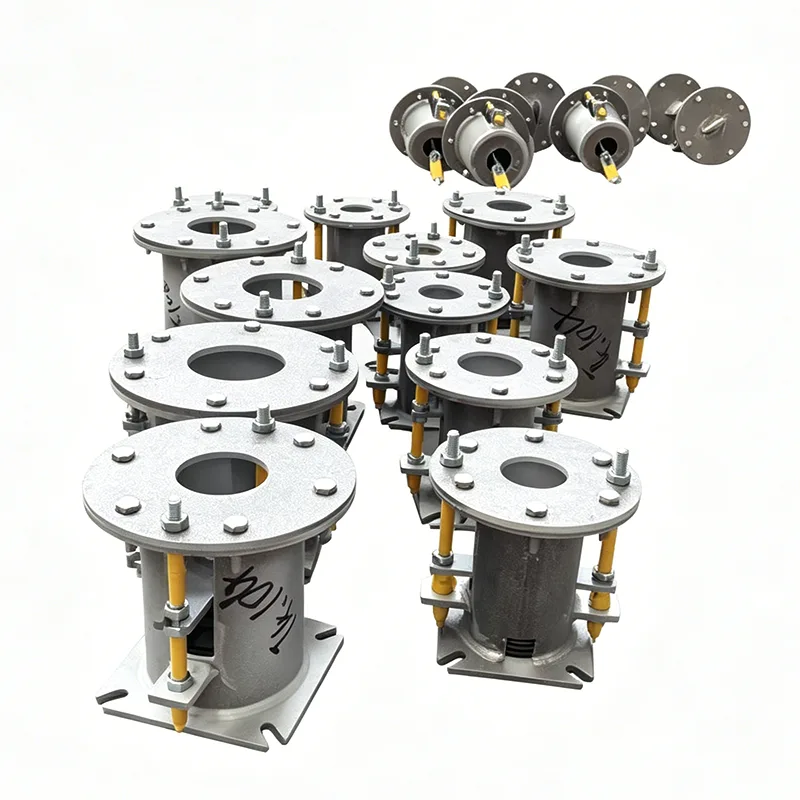

Potpora opruge elektrane

U elektranama, glavni parovodi, visokotemperaturni parovodi za ponovno zagrijavanje i drugi slični sustavi kontinuirano prenose medije pod uvjetima visoke temperature i visokog tlaka, dok su podvrgnuti toplinskom širenju u rasponu od nekoliko milimetara do desetaka milimetara. Čvrsta fiksacija pretvara te pomake u dodatne sile potiska koje se prenose na kolektore kotla i sučelja turbine, povećavajući naprezanje na zavarenim spojevima, prirubnicama i kućištima opreme.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Razvijen posebno za ove radne uvjete od strane Yangzhou Tianshun Pipeline Technology Co., Ltd., opružni nosač elektrane kompenzira pomak kroz elastično opterećenje, održavajući naprezanje cjevovoda unutar standardno dopuštenih granica. Ovaj dokument objašnjava filozofiju dizajna, radnu izvedbu i pristup inženjerske podrške ovom proizvodu, na temelju stvarnih zahtjeva parovodnih sustava.

Zahtjevi za elastične potpore u parovodu za kontrolu naprezanja

Dizajn cjevovoda za paru općenito slijedi kodove kao što je ASME B31.1, koji zahtijevaju da nosači/vješalice cijevi nose i vlastitu težinu cjevovoda i težinu medija bez ometanja toplinskog pomaka. Ako potporna sila pretjerano varira s pomakom, lokalno naprezanje sustava cjevovoda može premašiti dopuštene vrijednosti, prisiljavajući prilagodbe na licu mjesta ili čak preradu.

Nadalje, sučelja turbine i kotla obično imaju vrlo stroga dopuštena ograničenja za sile i momente. Neodgovarajuća rješenja podrške mogu značajno skratiti radni vijek sučelja glavne opreme. To zahtijeva da proizvodi za potporu/vješalice pružaju stabilne i predvidljive sile potpore unutar navedenog hoda, istovremeno nudeći dovoljnu marginu prilagodbe za prilagođavanje odstupanja na licu mjesta.

Kako Power Plant Spring podržava rješavanje ovih zahtjeva

Opružni nosači elektrane dostupni su u dvije konfiguracije: promjenjive opruge i opruge konstantne sile, odabrane na temelju rezultata analize naprezanja u cjevovodu. Varijabilne opružne jedinice nose opterećenje s linearnom krutošću, dok jedinice konstantne sile koriste primarni i sekundarni opružni mehanizam za kontrolu stope varijacije potporne sile unutar 5% tijekom cijelog radnog hoda, pružajući gotovo stalnu potporu cjevovodnom sustavu iz hladnog stanja u vruće stanje.

Opružni elementi izrađeni su od legiranih opružnih čelika uključujući 60Si2Mn i 50CrVA. Strukturne komponente mogu biti izrađene od ugljičnog čelika, čelika otpornog na toplinu ili nehrđajućeg čelika. Ukupni temperaturni raspon primjene pokriva -196°C do +650°C, pri čemu se podudaraju sa svim toplinskim stanjima parovoda od zagrijavanja na niskim temperaturama do rada pod punim opterećenjem.

Svaki nosač opruge elektrane podvrgava se ispitivanju kompresije punog hoda sa snimanjem krivulje krutosti prije otpreme. Kućište je opremljeno natpisnom pločicom pomaka opterećenja i uređajem za zaključavanje instalacije. Instalacija na licu mjesta zahtijeva samo montažu u hladnom stanju; jednostavno uklonite zatik za zaključavanje nakon što temperatura cjevovoda poraste, a nosač/vješalica ulazi u radno stanje bez zavarivanja na licu mjesta ili složenih podešavanja.

Instalacija na licu mjesta i dugoročna radna izvedba

Kumulativne pogreške u koti temelja i rezanju dijelova cijevi su neizbježne tijekom postavljanja parovoda. Raspon finog podešavanja visine koji pruža Power Plant Spring Supports apsorbira ta odstupanja, sprječavajući kruto vezivanje. Opružne jedinice konstantne sile obično su opremljene vijčanim ili hidrauličkim pomoćnim mehanizmima za podešavanje, što omogućuje rad jednoj osobi čak i na cjevovodima velikog promjera za teške uvjete rada.

Tijekom dugotrajnog rada, dizajn opruge protiv opuštanja i površinski tretmani (vruće pocinčavanje ili Dacromet premaz) održavaju stabilne performanse potpore. U višestrukim inozemnim projektima elektrana, preko 70% naknadnih narudžbi podrške/vješalica dolazi od postojećih kupaca. Ova visoka stopa ponovljene kupnje neizravno potvrđuje dugoročnu učinkovitost naših proizvoda.

Tipična mjesta ugradnje i funkcije

U kotlovskom području, opružni nosači elektrane ugrađeni su na vertikalne i horizontalne dijelove glavnih parovoda, izlaznih cjevovoda pregrijača i cjevovoda pare za ponovno zagrijavanje. Oni apsorbiraju toplinsko širenje prema gore, sprječavajući prekomjerno naprezanje na spojevima mlaznica kolektora.

U blizini turbine, opružni nosači/vješalice na visokotemperaturnim dijelovima cjevovoda pare blizu glavnih parnih ventila i regulacijskih ventila smanjuju sile i momente komponenti, pomažući u održavanju poravnanja vratila. Iako cjevovodi za napojnu vodu i vodu za prigušivanje rade na nižim temperaturama, još uvijek imaju značajne start-stop temperaturne razlike. Elastične potpore održavaju nagib cjevovoda i smanjuju rizik od kavitacije.

U ovim primjenama, nosači/vješalice često se kombiniraju s prigušivačima, graničnim nosačima i drugim komponentama kako bi se formiralo potpuno fleksibilno rješenje ograničenja sustava cjevovoda.

Projektna tehnička podrška i prihvaćanje proizvoda

Počevši od faze odabira, naš tehnički tim prima izvješća o analizi naprezanja sustava cjevovoda, izračunava projektirano opterećenje i pomak za svaku potpornu točku, preporučuje odgovarajuće tipove opružnih nosača elektrane i konstante opruga, te daje detaljne upute za instalaciju.

Naša tvornica održava potpuni lanac kontrole kvalitete od ulazne ponovne inspekcije opružne žice, ispitivanja tvrdoće nakon toplinske obrade do ispitivanja krutosti gotovog proizvoda. Relevantni procesni zapisi i dokumenti o kvaliteti materijala mogu se isporučiti u skladu sa standardima kao što su ASME i CE. Za konvencionalne otoke nuklearne energije i druge projekte s visokim zahtjevima mogu se osigurati dodatna izvješća o ispitivanju kvalifikacije funkcije podrške i dokumenti o sljedivosti.

Ako imate zahtjeve za podršku cjevovoda za paru, dostavite nacrte rasporeda cjevovoda i podatke o naprezanju. Isporučit ćemo specifično konfiguracijsko rješenje za potporu opruge elektrane umjesto generičkog popisa modela. Iskorištavajući 14 godina Yangzhou Tianshun-ovog iskustva u podršci cjevovodima i podataka o projektima iz 45 zemalja širom svijeta, možemo vam pomoći kontrolirati ukupne troškove nabave i instalacije, istovremeno osiguravajući sigurnost vašeg parnog sustava.
