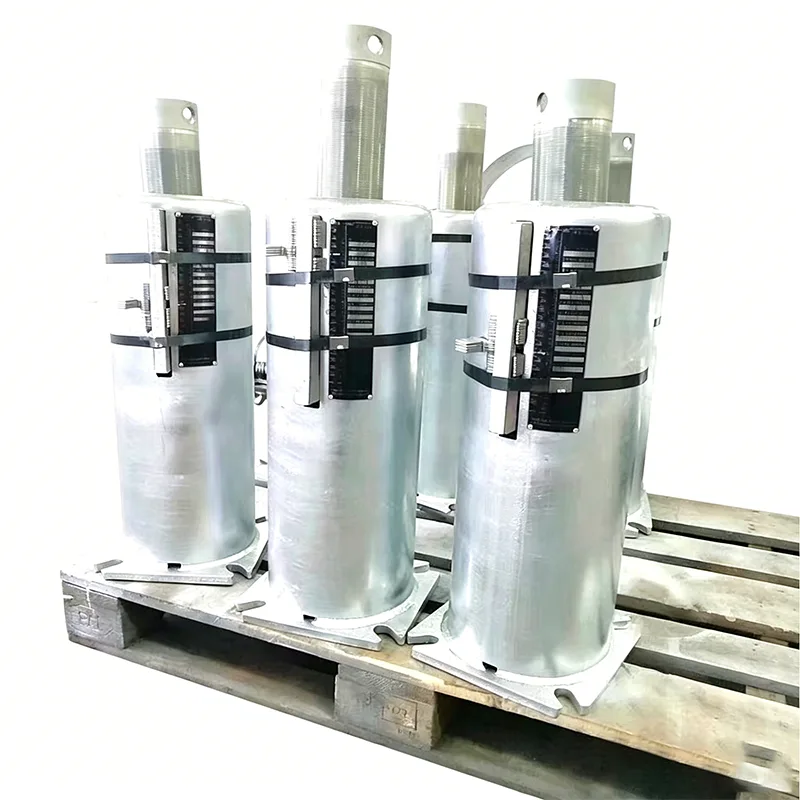

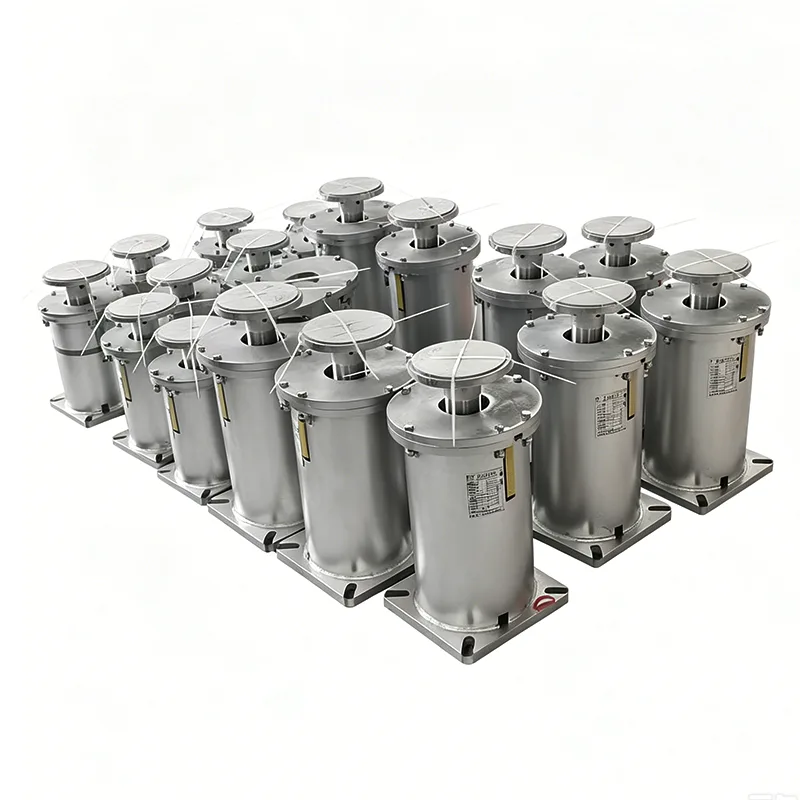

Opružni nosači elektrane

Na temelju 14 godina iskustva u podupiračima cjevovoda/vješalicama i rješenjima za podršku elektranama, Yangzhou Tianshun Pipeline Technology Co., Ltd. nudi opružne potpore za elektrane za termoelektrane, nuklearne elektrane i elektrane kombiniranog ciklusa. Ovi su proizvodi projektirani za kontrolu toplinskog pomaka i raspodjele naprezanja u cjevovodima visoke temperature i visokog tlaka, štiteći kritična sučelja glavne opreme kao što su kotlovi i parne turbine. Sljedeći detalji pokrivaju značajke proizvoda, inženjerske prednosti i specifične lokacije primjene.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući cjevovode glavne pare i druge visokotemperaturne i visokotlačne cjevovode.

Značajke proizvoda

Opružni nosači elektrane posebno su projektirani na temelju rezultata analize naprezanja cjevovoda, s osnovnim karakteristikama usmjerenim na zadržavanje opterećenja, prilagodljivost pomaku i dugoročnu radnu stabilnost.

Mehanizam za pomicanje opterećenja: Dostupan u dvije konfiguracije: vješalice/oslonci s promjenjivom oprugom i vješalice/oslonci s oprugom konstantne sile. Varijabilne opružne jedinice nose opterećenje s linearnom krutošću, dok jedinice konstantne sile isporučuju gotovo konstantnu potpornu silu tijekom cijelog radnog hoda, s odstupanjem kontroliranim unutar 5%, eliminirajući dodatno naprezanje u cjevovodima uzrokovano fluktuirajućim potpornim silama.

Materijal i temperaturna kompatibilnost: opružni elementi proizvedeni su od legiranih opružnih čelika uključujući 60Si2Mn i 50CrVA. Strukturne komponente mogu biti izrađene od ugljičnog čelika, legiranog čelika otpornog na toplinu ili nehrđajućeg čelika. Ukupni dopušteni raspon radne temperature pokriva -196°C do +650°C, u skladu sa svim zahtjevima cjevovoda od niske temperature napojne vode do visoke temperature glavne pare.

Dizajn ugradnje i puštanja u rad: Svaki nosač/vješalica opremljen je zatikom za zaključavanje ugradnje i pločicom s nazivom pomaka opterećenja. Jednostavno uklonite zatik za zaključavanje nakon instalacije u hladnom stanju kako biste aktivirali rad. Podaci s natpisne pločice olakšavaju provjeru brojeva modela i unaprijed postavljenih opterećenja na licu mjesta, značajno smanjujući vrijeme puštanja u rad.

Sveobuhvatno testiranje unutar kuće: Sva ispitivanja uključujući krutost opruge, deformaciju kompresije i debljinu površinskog premaza provode se u našem vlastitom laboratoriju kako bismo osigurali dosljedne performanse u proizvodnim serijama. Svaka jedinica prolazi kroz tri ciklusa pune kompresije sa snimanjem krivulje krutosti prije otpreme.

S ovim značajkama dizajna, opružni nosači elektrane održavaju unaprijed određenu visinu sustava cjevovoda u kombiniranim uvjetima linearnog toplinskog širenja i kontinuiranih vibracija, smanjujući vjerojatnost neplaniranih prekida rada.

Inženjerske prednosti

U dizajnu cjevovoda elektrane, u usporedbi s čisto krutim nosačima ili fiksiranjem stezaljkama cijevi, rješenja elastične potpore daju izravna poboljšanja u kontroli naprezanja, zaštiti opreme i prilagodljivosti instalacije. Inženjerska vrijednost opružnih nosača elektrana ogleda se u sljedećim aspektima:

Učinkovita toplinska kompenzacija pomaka: Kruti nosači ne mogu apsorbirati toplinsko širenje cjevovoda, što često dovodi do zaglavljivanja sustava cijevi, podizanja nosača ili preopterećenja. Elastične vješalice/nosači nose opterećenje linearno ili konstantno kako se cjevovod pomiče, održavajući razine naprezanja unutar dopuštenih granica navedenih kodovima kao što je ASME B31.1.

Smanjeni potisak i moment na sučeljima glavne opreme: sabirnici kotla i ulazi pare u turbine izuzetno su osjetljivi na sile i momente. Nakon podešavanja s opružnim vješalicama/potporama, potisak sučelja je značajno smanjen, sprječavajući pukotine zavara i curenje prirubnice. Ovo je kritična mjera za produljenje intervala održavanja kućišta turbina, glavnih parnih ventila i druge opreme.

Suzbijanje prijenosa vibracija: Cjevovodi elektrane skloni su vibracijama u uvjetima pare velike brzine ili dvofaznog protoka. Opružni potporni sustavi prilagođavaju krutost potpore optimalnom rasponu pomoću elastičnih elemenata, au kombinaciji s prigušivačima učinkovito raspršuju energiju vibracija kako bi se spriječio zamor konstrukcije.

Velika tolerancija ugradnje na licu mjesta: opružne vješalice/podupirači omogućuju fino podešavanje unutar određenog raspona visine, kompenzirajući odstupanja u civilnim temeljima i instalaciji cjevovoda u hladnom stanju. Opružne jedinice konstantne sile često su opremljene hidrauličkim ili vijčanim pomoćnim uređajima za podešavanje za precizno poravnanje na licu mjesta.

Dugotrajan rad i zaštita od opuštanja: s dizajnom opruge protiv opuštanja i površinskim tretmanima otpornim na koroziju (vruće cinčanje, Dacromet, itd.), degradacija sile potpore je minimalna. Preko 70% naših naknadnih narudžbi iz inozemnih projekata dolazi od stalnih kupaca, što u određenoj mjeri odražava dugoročnu pouzdanost naših proizvoda za podršku.

Primjene proizvoda

Opružni nosači elektrana primarno se ugrađuju na kritičnim mjestima u sustavima cirkulacije vodene pare i visokotemperaturnih dimnih plinova u elektranama. U kombinaciji s prigušivačima, krutim podupiračima i drugim komponentama, oni tvore cjeloviti fleksibilni sigurnosni sustav.

Područje kotla: Koristi se na glavnim cjevovodima pare, cjevovodima toplog i hladnog ponovnog zagrijavanja, izlaznim kanalima pregrijača, itd. Apsorbira vertikalni i horizontalni toplinski pomak tijela kotla i spojnih cjevovoda, sprječava prekomjerno naprezanje na spojevima mlaznica kolektora i smanjuje rizik od pucanja zavara.

Područje turbine: instalirano na glavnim parnim cijevima, visokotemperaturnim parnim cijevima i visokotlačnim obilaznim cjevovodima. Kroz preciznu potporu, ograničava sile i momente koji se prenose na sučelja turbine, osigurava točnost poravnanja vratila i smanjuje utjecaj vibracija na kućište turbine.

Visokotlačni sustav napojne vode: Na visokotlačnim cjevovodima za napojnu vodu i cjevovodima za vodu za prigušivanje, opružne vješalice/nosači podržavaju cjevovode za teške uvjete rada dok se prilagođavaju promjenama temperature, održavaju nagib cjevovoda i izbjegavaju probleme s kavitacijom ili vodenim udarom uzrokovane ograničenim pomakom.

Sustav dimnih plinova i odsumporavanja/denitrifikacije: Za kanale za dimni plin/zrak velikog promjera, GGH ulazne/izlazne kanale i spojne kanale tornjeva za odsumporavanje. Ove strukture tankih stijenki doživljavaju značajno toplinsko širenje. Opružni nosači kompenziraju ovaj pomak, smanjuju naprezanje spoja prirubnice i rade zajedno s dilatacijskim spojevima kako bi zaštitili cijeli sustav dimnih plinova.

Konvencionalni otok za nuklearnu energiju: Koristi se na glavnoj pari sekundarnog kruga, glavnoj napojnoj vodi i drugim cjevovodima. Ispunjava zahtjeve kontrole konzistentnosti nuklearne energije i pruža potpune certifikate kvalitete materijala i izvješća o kvalifikaciji funkcije podrške.

Osiguranje kvalitete i tvorničke mogućnosti

Naša tvornica u provinciji Jiangsu opremljena je potpuno automatskim linijama za proizvodnju mijehova, CNC sustavima za rezanje i zavarivanje i certificiranim timom za ispitivanje bez razaranja (NDT).

Svi proizvodi prolaze sveobuhvatno interno testiranje prije otpreme.

Interno ispitivanje uključuje: dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja (gdje je primjenjivo), ispitivanje opterećenja oprugom (s krivuljama opterećenja i pomaka) i mjerenje debljine premaza.

Dostupna su izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Interno testiranje ne predstavlja testiranje treće strane koju je akreditirao ILAC. Testiranje uz pratnju treće strane ili laboratorijsko testiranje dostupno je kao zasebna, izborna usluga.

Dodatne usluge inspekcije treće strane (navedene zasebno):

1. Ispitivanje materijala: analiza kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavara: ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja, uključujući krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućeg pocinčavanja/epoksi premaza.

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI).

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom potpore cijevi LISEGA. Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, mi uz svaku opružnu jedinicu dajemo krivulju pomaka opterećenja; također olakšavamo SGS testiranje treće strane i inspekcije kod svjedoka te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Naš sustav upravljanja kvalitetom certificiran je prema ISO 9001:2015, a svi proizvodi u skladu su s međunarodnim standardima uključujući ASME, CE i API. Kompletna prijemna dokumentacija može se dostaviti prema zahtjevima projekta.

Inženjerska podrška i usluge

Oslanjajući se na naše iskustvo u opskrbi cjevovodnom opremom u više od 45 zemalja diljem svijeta, pružamo sveobuhvatan odabir, instalaciju i dugoročnu tehničku podršku za svaku seriju opružnih nosača elektrana:

▶  Izračun odabira: Primajte izvješća o analizi naprezanja u cjevovodu i preporučite odgovarajuće vrste nosača/vješalica, konstante opruge i visine ugradnje.

▶  Brzi odgovor: na tehničke upite i ponude prije prodaje odgovara se u roku od jednog radnog dana.

▶  Nadzor i svjedočenje na licu mjesta: Podržite klijente ili treće strane da svjedoče procesima testiranja na licu mjesta.

▶  Upute za instalaciju i puštanje u rad: pružite detaljne priručnike za instalaciju i preporuke za prilagodbu u hladnom stanju, uz dostupnu daljinsku video pomoć kada je to potrebno.

▶  Servis rezervnih dijelova: Čuvajte zapise o kalibraciji opruga za svaku proizvodnu seriju, omogućujući brzu nabavu zamjenskih sklopova opruga.

Za rasprave o konfiguracijskim rješenjima opružne potpore elektrane za specifične projekte ili za dobivanje relevantnih projektnih referenci, obratite se našem tehničkom prodajnom timu. Osigurat ćemo detaljne tablice za izračun opterećenja i pomaka i preporučene rasporede na temelju stvarnih radnih uvjeta, a ne samo popis standardnih modela, pomažući vam da kontrolirate ukupne troškove nabave, a istovremeno osiguravate siguran rad cjevovoda.
